中空据置型

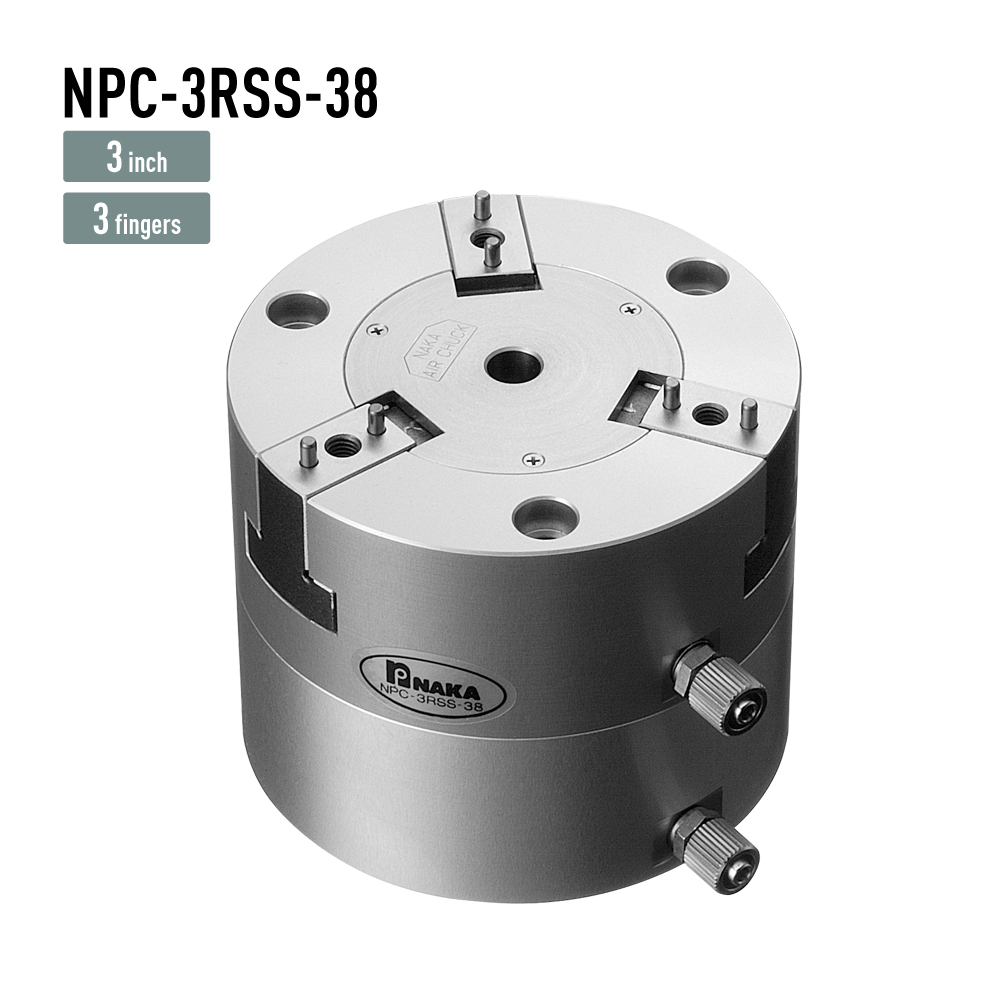

NPC-3RSS-38
- icon_wedge
- icon_3inch
- icon_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：側面2ヶ所
貫通穴を利用して、着座確認
クーラント、切粉除去が可能です。
- ロングストロークφ8mm。
本体にφ8mm貫通穴つき。
-
品番区分 NPC-3RSS- 形式 38 繰返し精度 mm 0.01 爪数 3 爪ストローク φmm 8 取付穴ピッチ P.C.D70 表取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ50+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 1290 許容回転数 min−1 – 外径把握力（計算値） N 226(0.1MPa時） PDFダウンロード 3RSS_38 CADダウンロード 3RSS_38
